TD1钢筋桁架楼承 现货足

TD1型钢筋桁架楼承板包含:TD1-70、TD1-80、TD1-90、TD1-100、TD1-110、TD1-120型钢筋桁架楼承板相关参数。
长度:mm
全国热线

199-5151-4713

产品简介/ Product introduction

      TD1钢筋桁架楼板是将钢筋加工成钢筋桁架,然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段,钢筋桁架楼板具有经济,方便,安全,可靠等特点,已被多层车间,多层,高层和超高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面,混凝土结构和高速铁路等。
      TD1钢筋桁架楼承板是在压型楼承板的基础上改进而来,作为第三代楼承板,是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋与镀锌压型板焊接成一体的组合模板,施工阶段,进行简单楼板的铺设工程,焊接栓钉,便可浇筑混凝土,减少了模板架设和拆卸工程,实现了机械化生产,大大提高了楼板施工效率。

TD7钢筋桁架楼承板细节图
一、TD1型钢筋桁架楼承板产品规格
    名称 规格
    上弦钢筋直径 6-12mm
    下弦钢筋直径 6-12mm
    腹杆钢筋直径 4-7mm
    钢筋桁架高度H 70-270mm
    支座水平钢筋直径 8mm、10mm
    支座竖向钢筋直径 HPB235 12(用于h≦150),14(用于h>150)
    HRB335HRB400 10(用于h≦150),12(用于h>150)
    底模钢板厚度 0.4~0.8mm
    底模钢板宽度 576mm、600mm
    混凝土保护层厚度C 15 - 30mm
    钢筋桁架楼承板长度 1.0 - 12.0m
二、TD1钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。

三、TD1钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠保证,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易保证。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。

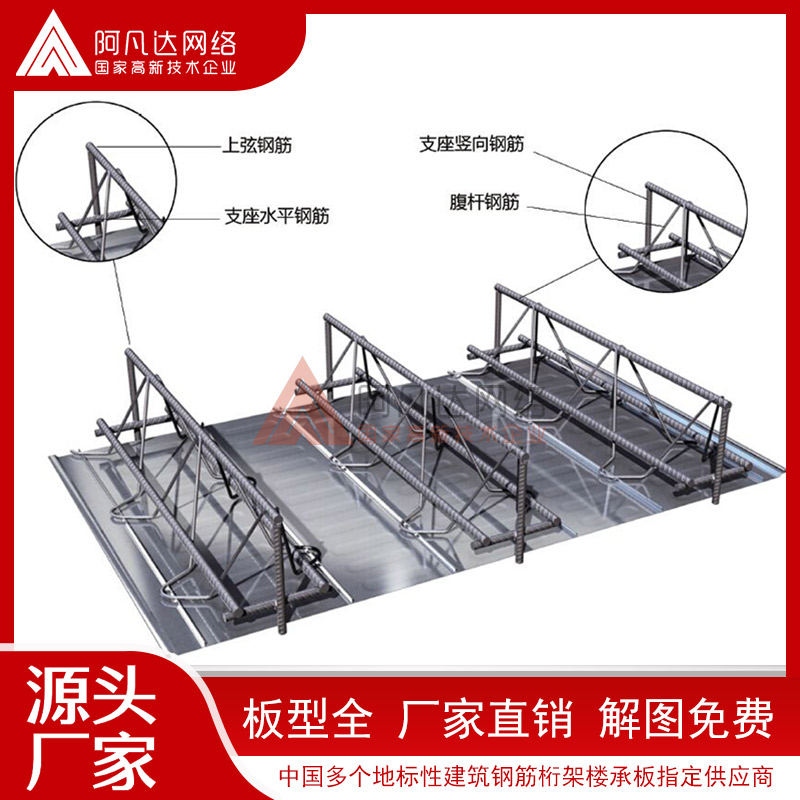

钢筋桁架楼承板示意图

四、TD1钢筋桁架楼承板型号参数:

模板型号
桁架高度/(mm)
上弦/腹杆/下弦直径/(mm)
中和轴高度Yo/(mm)
惯性矩Io
楼板厚度(mm)
施工阶段钢筋桁架
板简支
板连续
TD1-70
70
8、4、6
47.65
1.059
100
1.9
1.8
TD1-80
80
52.35
1.421
110
2
2
TD1-90
90
57.06
1.837
120
2.1
2
TD1-100
100
61.77
2.305
130
2.1
2
TD1-110
110
8、4.5、6
66.47
2.826
140
2.2
2.2
TD1-120
120
71.18
3.401
150
2.2
2.2

五、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板最大无支撑板跨可达4.8米,普通楼承板最大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。

六、TD1钢筋桁架楼承板应用领域:
      广泛用于商业和民用建筑的夹层建筑,例如工厂,医院,体育馆,学校,桥梁工程和住宅建筑。
      TD1钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中,在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

七、订货须知:
      感谢您向我公司提出订货需求,为了向您提供优质的产品和服务,恳请您提供以下详细内容:
      1)对产品的具体要求(尺寸、型号、功能要求等)。
      2)项目的全部正式设计文件(包括但不限于:建筑施工图、结构施工图及变更联系文件。建议一次性提供,以便我公司进行产品选型和制定排版方案)。
      3)交货条件(时间、地点等)。

八、生产工艺流程:
钢筋桁架楼承板生产工艺流程

九、订货流程:
      1)业务联系→2)建立用户档案→3)确定需求信息→4)签订买卖合同→5)备料预付款到账确认→6)产品生产→7)发货验收→8)售后安装指导。
桁架楼承板订购流程
